La formation d'image :

En microscopie électronique à balayage, l’image se forme point par point par balayage d’un faisceau électronique focalisé :

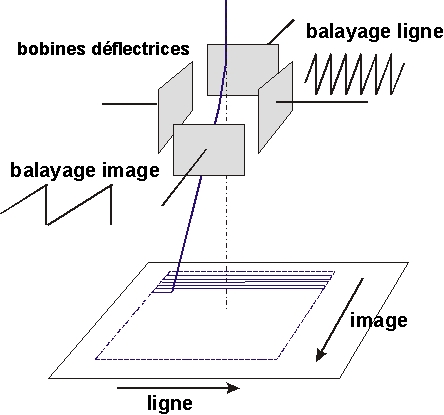

Le balayage du faisceau est obtenu à l’aide de 2 jeux de bobines déflectrices électromagnétiques alimentées par des tensions en dents de scie, de fréquence rapide pour balayer une ligne et de fréquence lente pour déplacer progressivement la ligne et balayer ainsi une certaine surface. En chaque point de la cible, les interactions du faisceau électronique avec celle-ci conduisent à un certain nombre d’émissions caractéristiques de la topographie ou de la composition (cf. interactions) que l’on peut détecter et qui serviront à la formation de l’image sur l’écran d’observation.

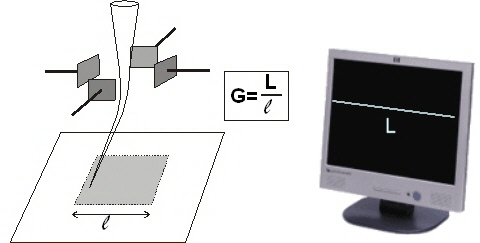

Le grandissement de l’image correspond au rapport de la surface de l’image sur l’écran d’observation à la surface balayée sur la cible.
